DCS和PLC
DCS品牌：浙大中控、和利時
PLC品牌：西門子PLC＋WINCC上位機等
由本公司電氣工程師完成系統設計、組態、除錯、修改、測試、裝載、組態數據庫及集成等。廣泛應用于中小型企業。
操作界面主要功能模塊包含：生產系統控制模塊、事故報警模塊、數據報表及曲線模塊、權限管理模塊、安全聯鎖模塊等。
可根據客戶需求增加模塊：設備信息管理模塊、移動生產信息瀏覽模塊等。
網絡構架：主要管理層、控制層、現場層三個網絡層次。
產品編號
所屬分類
工控系統
服務熱線：
0769-2833 7026
產品描述
中控系統能完成I/O處理、數據采集、模擬量控制和順序控制。包括溫度、壓力、流量、液位的檢測、監視、PID調節和各種復雜調節，各種閥門的開關，各種泵的啟停等順序控制，各種設備運行狀態的監視及聯鎖保護等。
系統案例圖片：

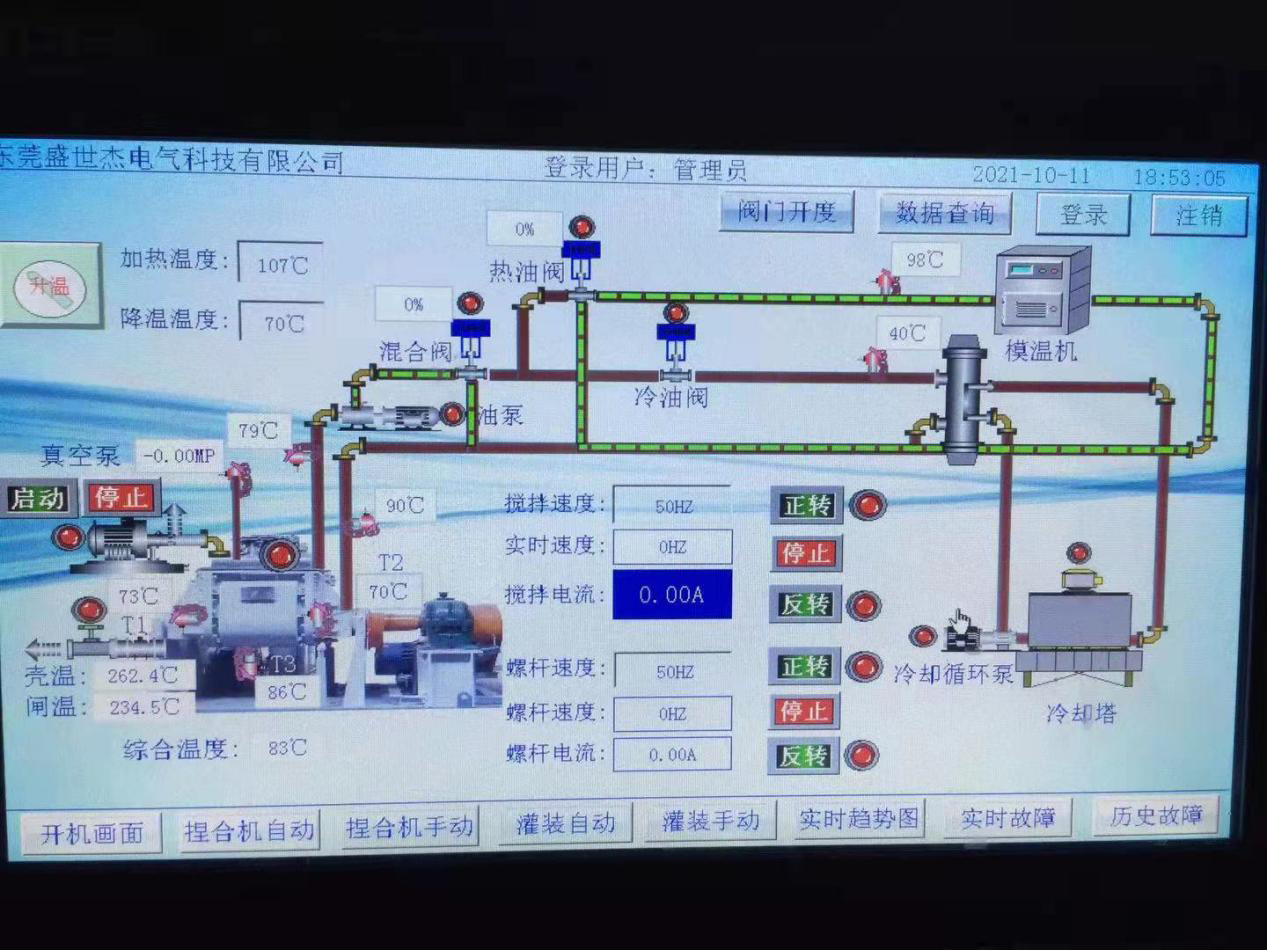

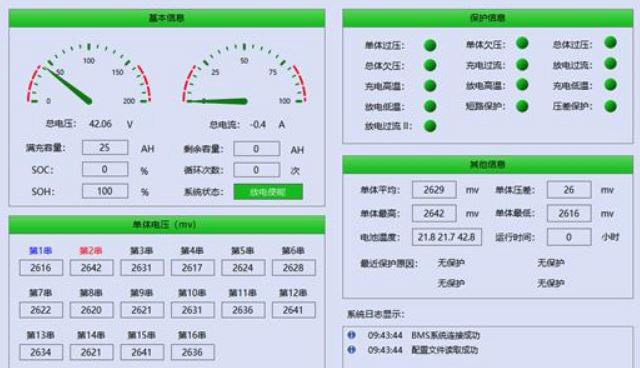

生產總貌

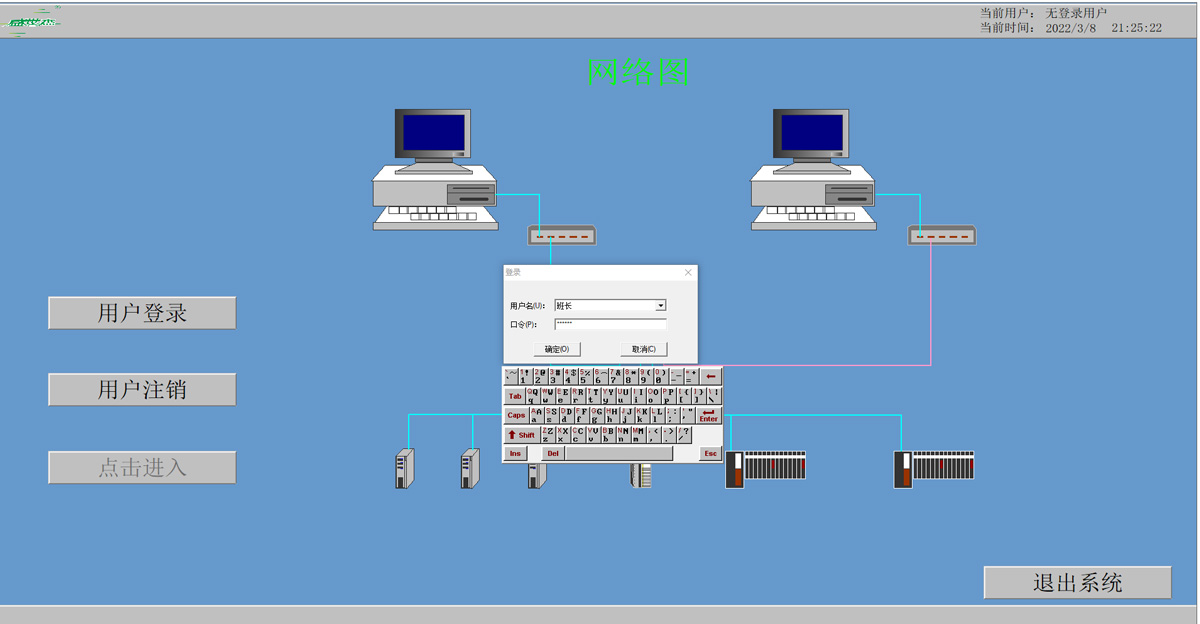

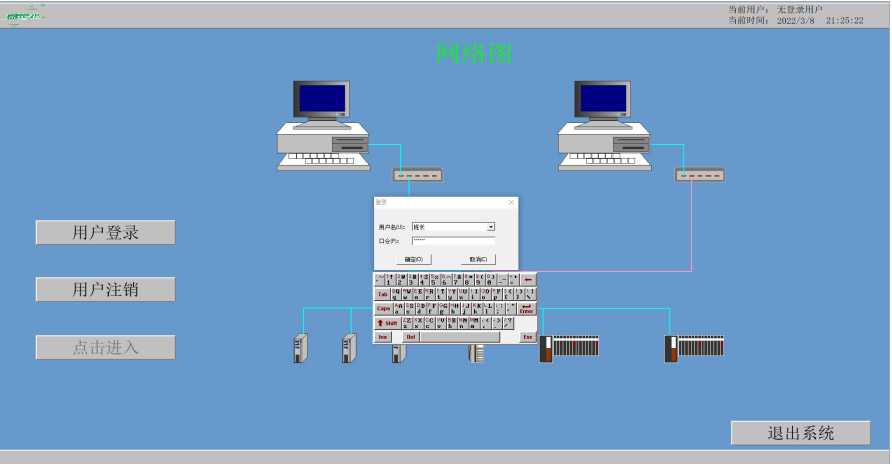

主界面用戶登錄界面
曲線查詢界面：

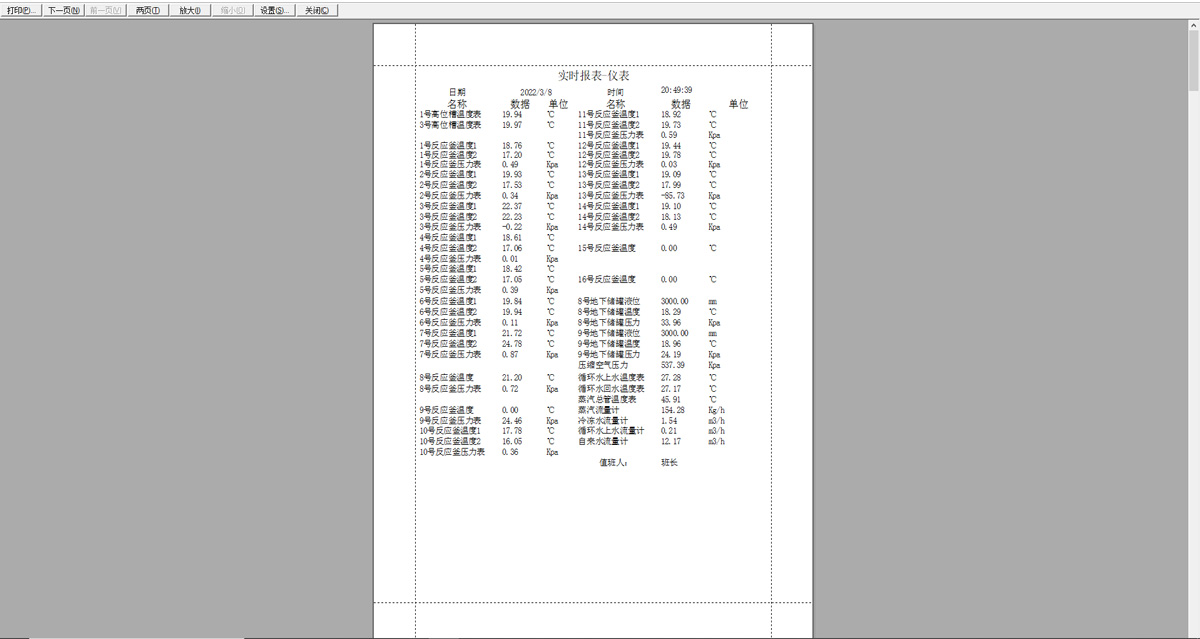

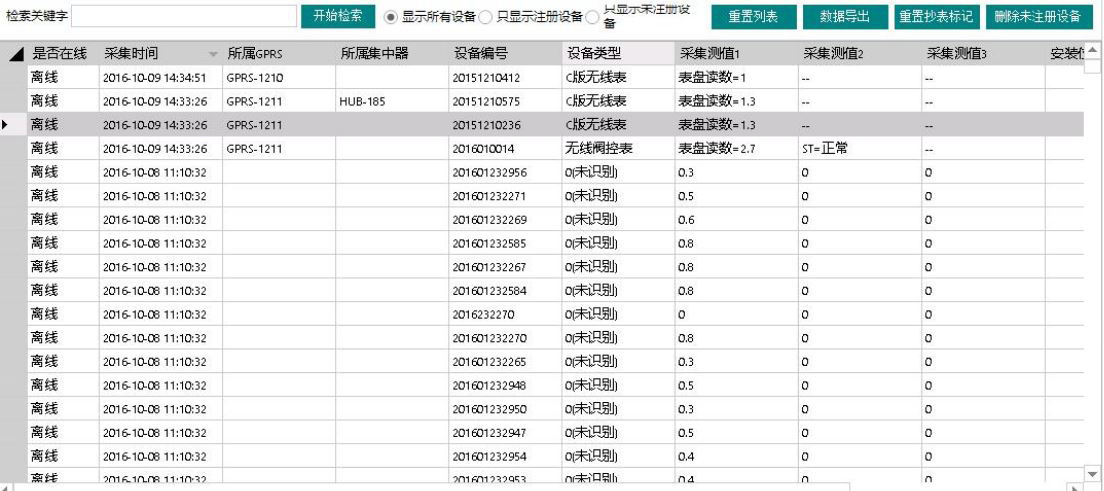

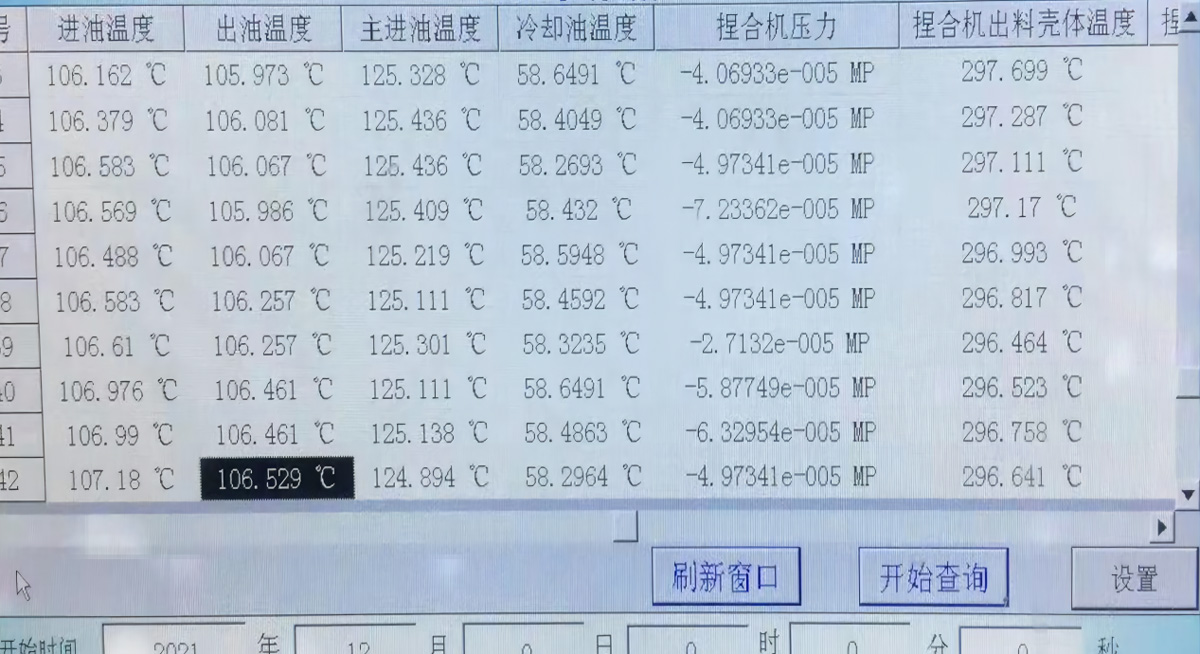

記錄界面

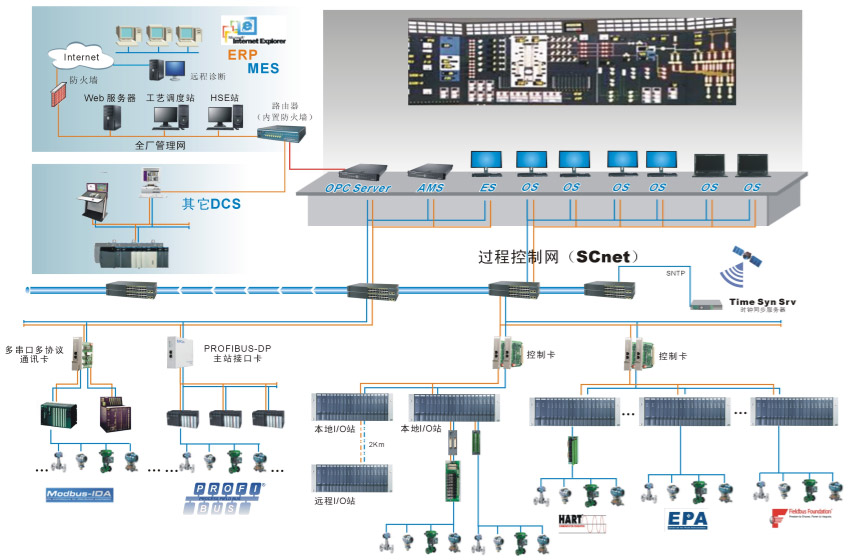

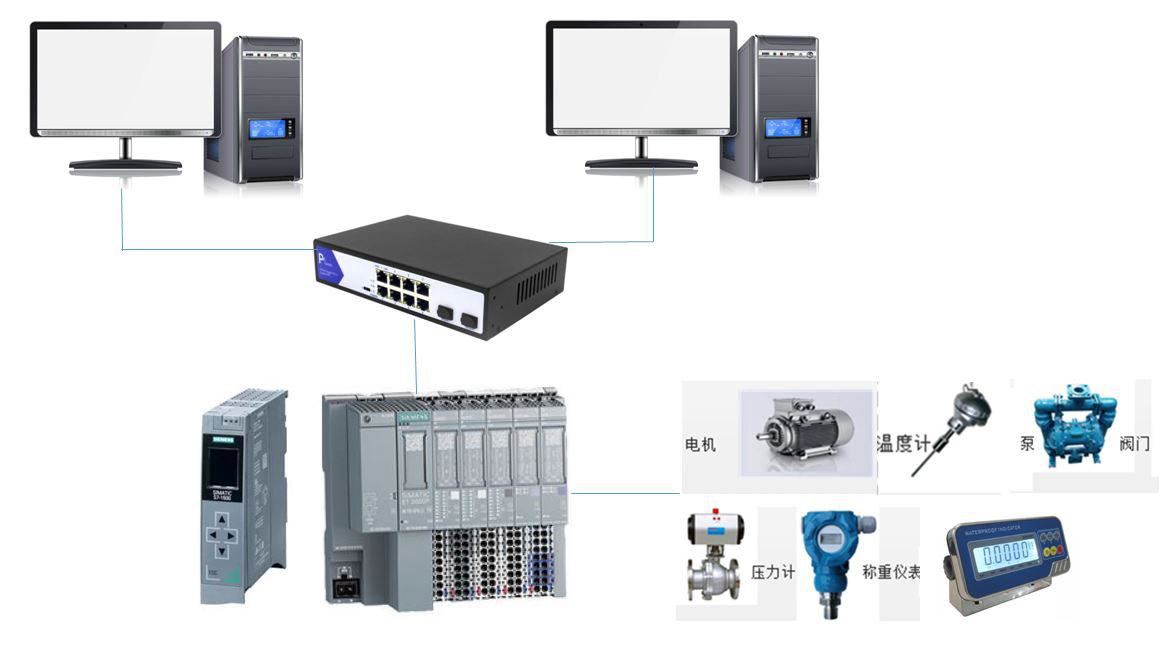

系統網絡架構介紹
本自動化系統中，從下到上大體上分為三個層級：現場層，控制層，中心管理層。
現場設備層：主要指各種現場設備。包括各種傳感器、執行機構等現場設備，負責工業現場的數據采集和執行各種控制命令。
控制層：包括西門子S7-1500控制系統，負責對采集的數據進行處理并輸出對執行機構的控制信號。與管理層采用工業以太網的方式連接通訊。
中心管理層：處于整個工廠自動化體系的最上層，包括生產線監控系統。
PLC控制系統硬件說明

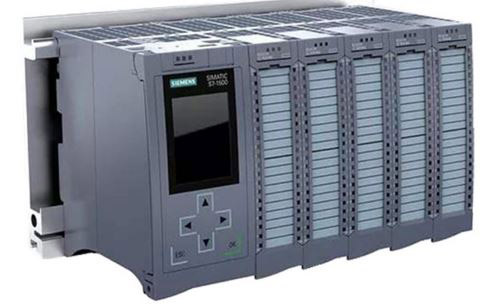

西門子S7-1500 自動化系統。通過集成大量的新性能特性， S7-1500 自動化系統具有卓越的用戶可操作性和極高的性能。全新的S7-1500帶來了標準型和故障安全型兩種不同類型的CPU模塊，憑借著快速的響應時間，集成的CPU顯示面板以及相應的調試和診斷機制，新型的S7-1500的CPU極大的提升了生產效率，降低了生產成本。
新性能特性包括：
● 提高了系統性能
● PROFINET IO IRT
● 集成了面向機器的操作和診斷指示燈
此外，S7-1500的靈活性和高性能在實際的自動化系統和工廠設計中，確保在高帶寬應用中可以運行自如。
工控案例界面
安全聯鎖
- 現場所有設備與ESD急停聯鎖，即按即停；
- 儲罐液位高高停進料泵、進料閥，故障報警；
- 高位槽重量高高停儲罐出料泵，出料閥，故障報警；
- 反應釜壓力高報警，高高報警；
- 壓縮空氣壓力、氮?dú)鈮毫Α⒒旌蠚怏w壓力高報警，高高報警；
- 循環水上水溫度、回水溫度高報警、高高報警；
- 蒸汽管網溫度、壓力高報警、高高報警。
- 當發生故障報警，報警器發出聲光報警提示操作員及時處理。
中控生產管理系統功能介紹
組態王的畫面制作系統操作簡單、功能強大。組態王提供豐富的圖庫以及各行業常用的圖庫精靈，工程人員可生成自己的個性化圖形庫；支持無限色和過渡色，輕松構造逼真美觀的監控畫面；支持多種圖形格式如GIF、JPG、BMP等，同時還支持矢量圖SVG格式的圖形導入，用戶可充分利用已有資源創建仿真實時監控畫面；可視化動畫連接向?qū)?，輕松完成復雜動畫動作。
組態王提供實時和歷史報警。報警方式多種多樣，包括越限報警、變化率報警、偏差報警等方式；產生報警后，支持畫面、語音、短信、E-mail等方式迅速通知操作人員；報警和事件管理提供多種管理功能，包括：基于事件的報警、報警分組管理、報警優先級、報警過濾；提供多種報警記錄保存方式：文件、數據庫、打印機等。
數據報表是生產過程中記錄和展示數據的一種重要形式，是生產過程中必不可少的一部分。它既能反映系統實時的生產情況，也能對長期的生產過程進行統計、分析，使管理人員能夠?qū)崟r(shí)掌握和分析生產情況。

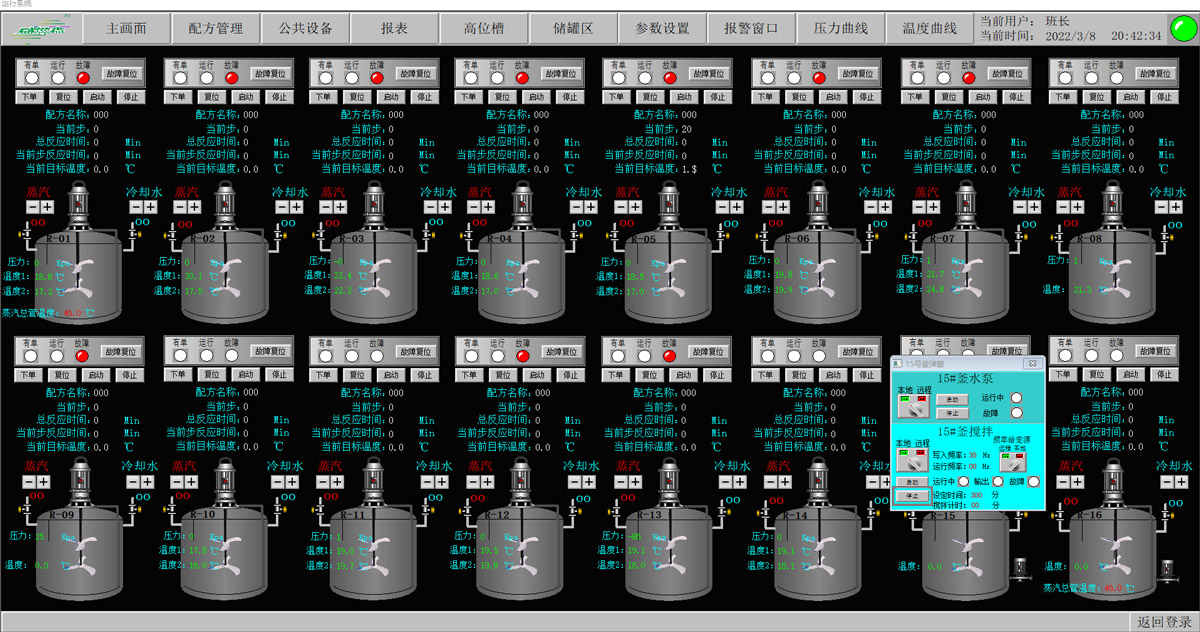

上位機生產界面介紹
在生產界面可以看到以下信息：
- 當前登錄用戶，可以點擊用戶名切換用戶，不同用戶擁有不同的權限；
- 整體的生產架構，根據生產工藝和控制范圍可能包括分散釜、輸送管道、輸送泵和閥門等，除了能夠顯示生產結構和物料走向以外，還顯示所有設備的狀態、重量、閥門和泵運行狀態——啟/停，閥門位置狀態——全關/全開，報警和提示信息：顯示所有操作錯誤、生產異常和報警信息提示。
- 其他操作界面按鈕：點擊按鈕，可以直接進入局部或其它生產界面、參數管理界面、設備管理界面、信息查詢界面、操作設定界面。

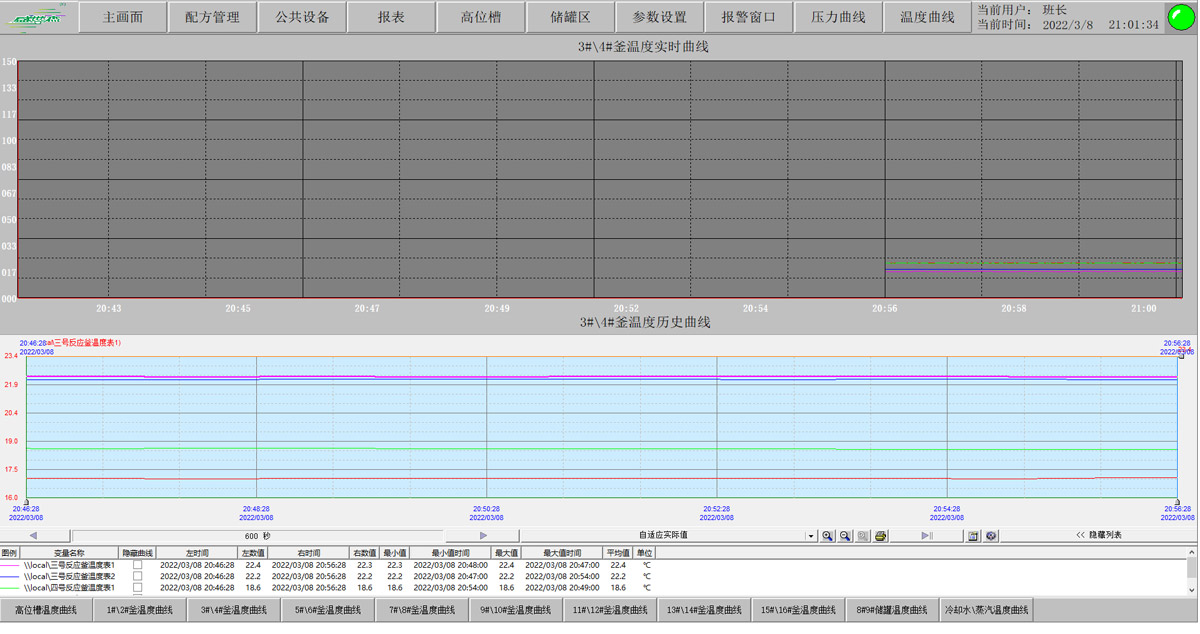

參數曲線記錄模塊
在本系統中曲線是對當前系統中參數變化的過程顯示，可人工修改采樣周期。記錄溫度變化、電流變化曲線。參數曲線記錄系統支持配置，用戶可配置采樣周期、曲線顏色、坐標分度值、采集的參數。

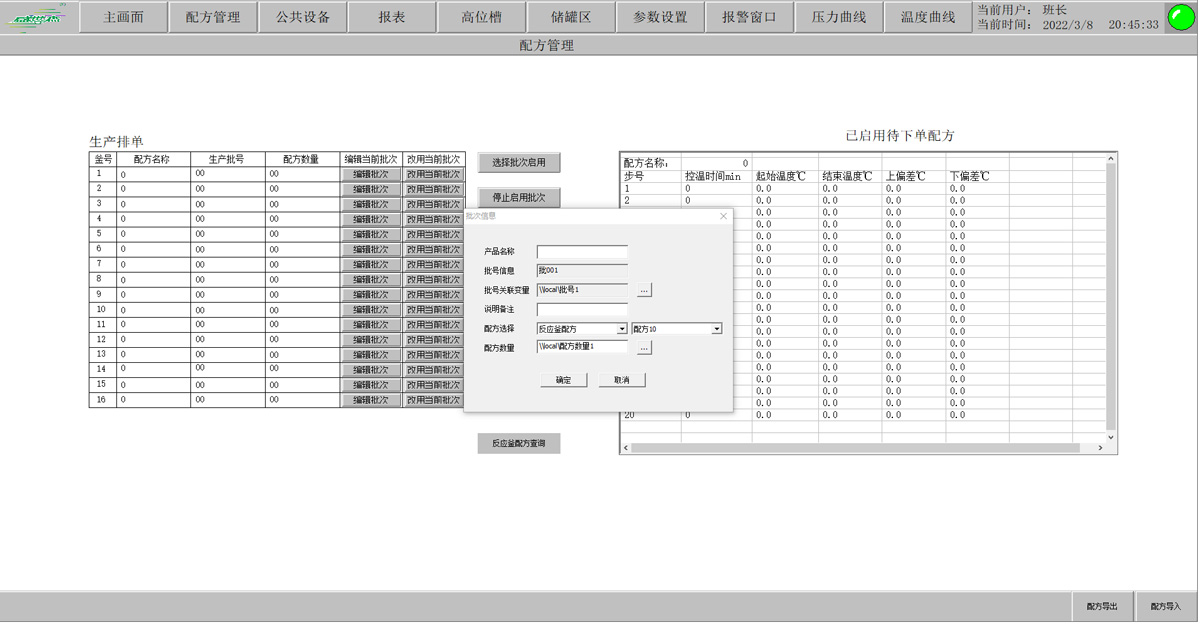

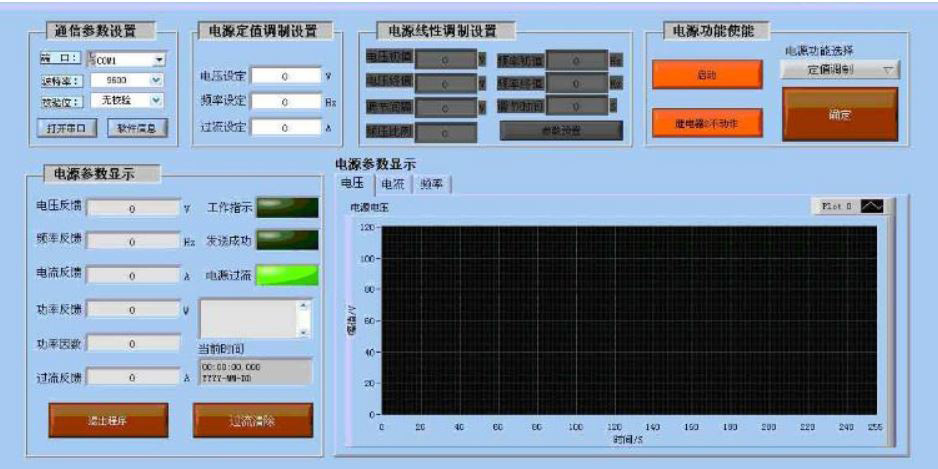

參數設置界面
4.由于生產配料部分控制參數為開放設置，需在此界面可以對配料中的動作和重量參數進行設置，這些參數非常重要，對配料精度有很大影響，需要根據實際生產情況填寫和調節，在調試過程中會逐步完善這些參數，因此不能隨意更改，只有擁有相應權限的管理員才可以修改。如果生產線參數過多，則會分為幾個界面，在這些界面之間可以自由切換。
事件查詢

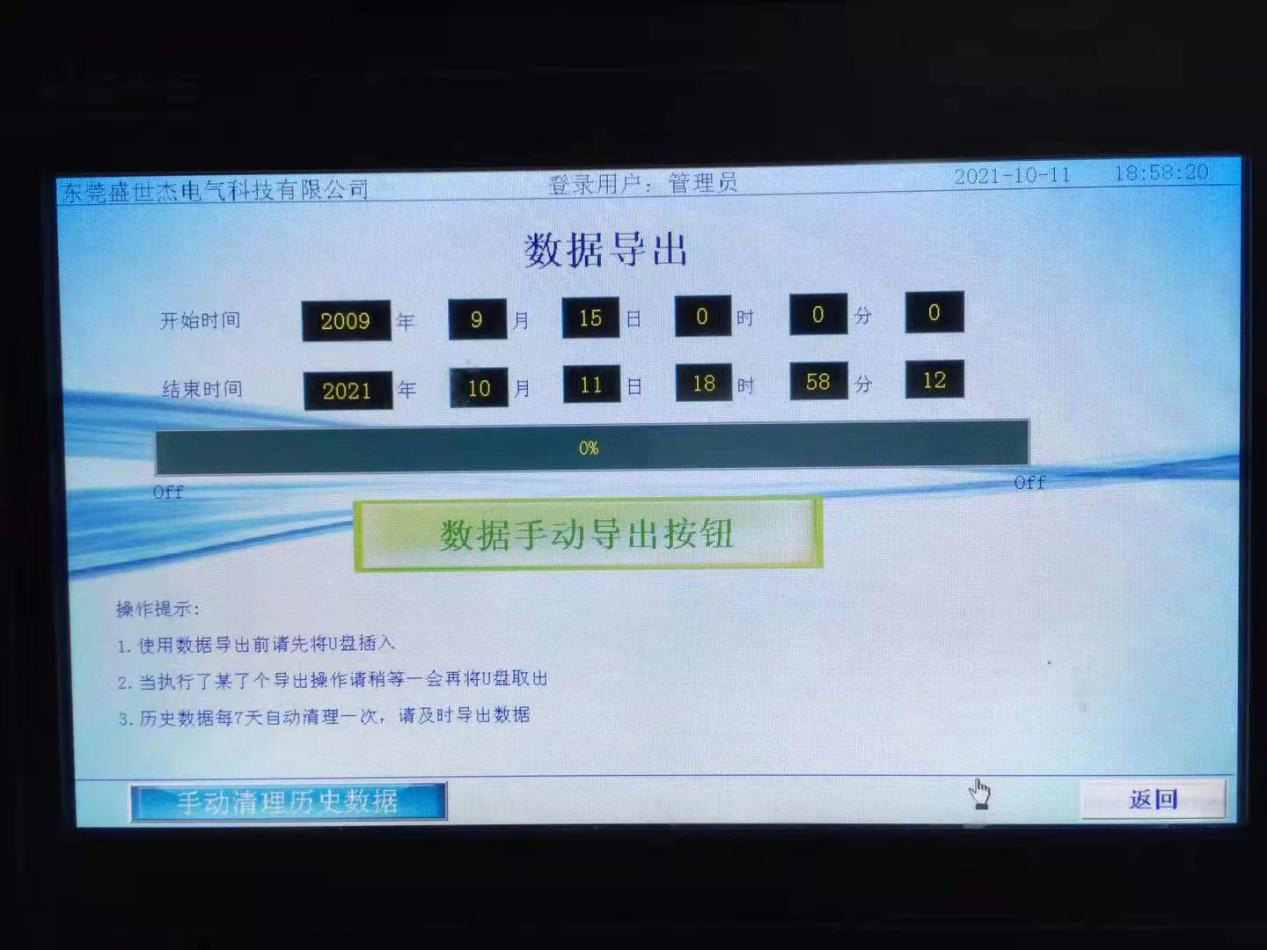

可以根據不同條件查詢生產中的事件信息，信息包括生產信息和報警信息，生產信息包括生產下單和設備操作運行參數等，這些信息均可隨時間進行保存；報警信息包含通訊和生產異常報警，報警內容有發生時間和原因、恢復正常時間。
- 所有事件信息可以根據時間范圍、事件類型和相關文字選擇過濾信息和排列順序。用戶可以將選擇后的部分報表保存為.txt文件，方便傳送和閱讀。

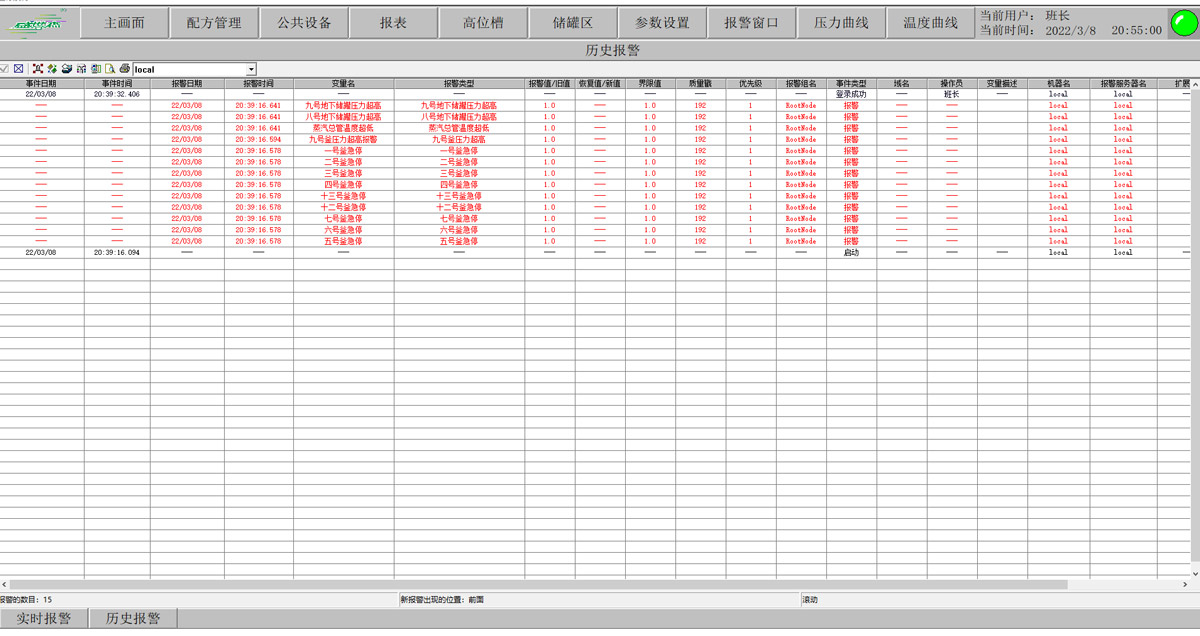

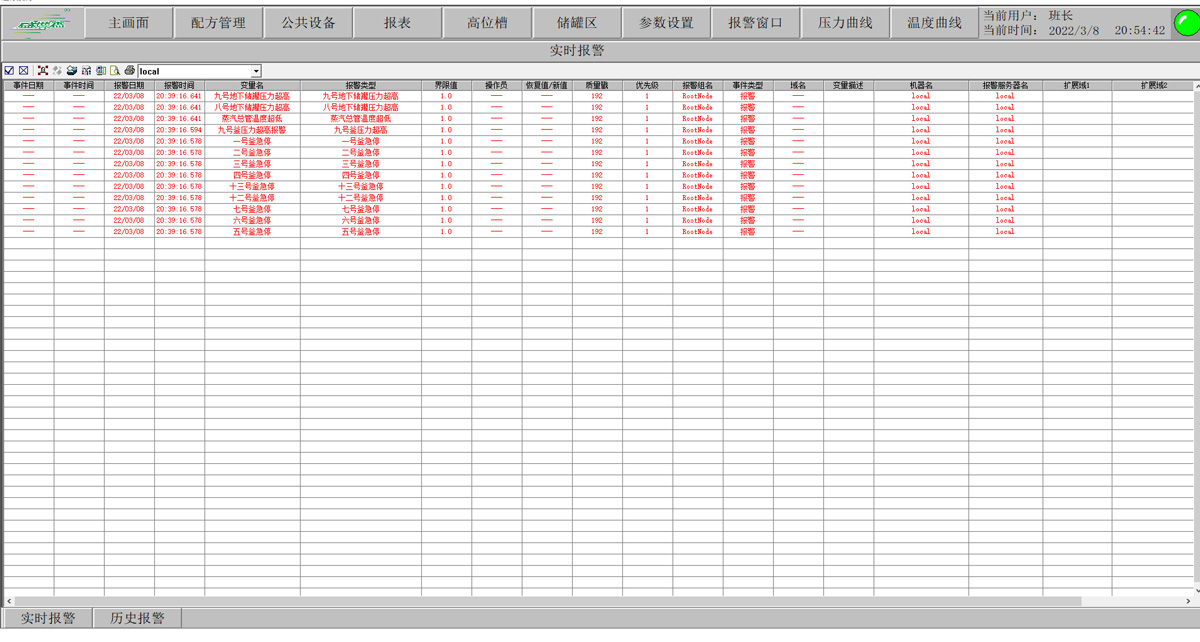

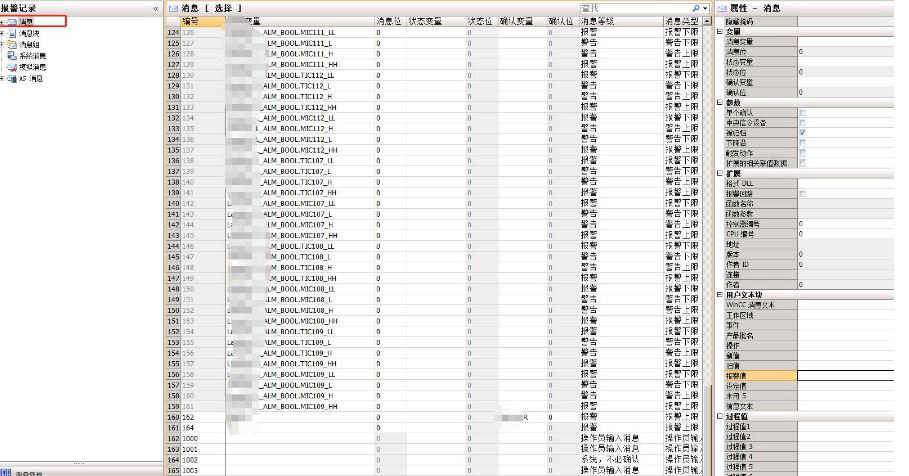

報警模塊
報警模塊分為兩類：生產信息提示和硬件設備故障報警。用戶通過報警系統可及時準確獲取生產過程的重要信息，能快速定位問題根源和實施應對措施。
生產信息提示：生產過程中出現提示信息時，系統會實時自動彈出信息提示框。該提示窗口出現代表系統具有新的警告信息出現。提示窗口出現后，雙擊該圖標查詢所產生的報警信息。查詢報警信息完畢后，如果點擊信息查看窗口上部分的“確定”按鈕，該提示框?qū)⑾?，點擊“取消”按鈕，該提示繼續存在，并依然可通過雙擊的方式查看信息。
硬件設備故障報警：系統運行過程中，硬件設備出現故障(例如高低限等)，會自動閃爍提示，只有故障消失或者人工復位，閃爍提示才會消失。用戶可自行配置故障點、報警信息、報警類型、報警分類、報警延時等，除此之外，還支持歷史查詢和實時顯示。用戶實時報警查看當前還沒未處理的故障信息，防止人為遺漏。為了做到有源可溯和責有攸歸，可通過歷史查詢，獲取故障的故障信息、處理人和處理時間。

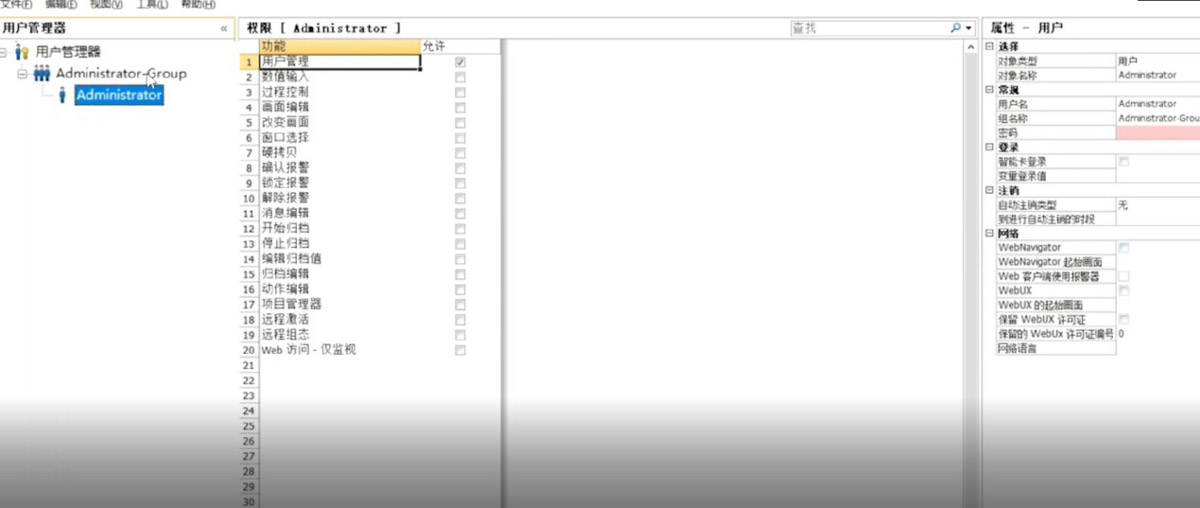

用戶管理
用戶管理分為用戶賬戶管理、用戶組管理和用戶權限分配。用戶賬戶管理又分為：用戶添加、修改、刪除和密碼的設定修改，而權限分配則是限定每位賬戶能做的事。通過用戶管理，系統可保障控制的安全性，杜絕錯亂操作，可依據實際情況具體分配權限。
系統通過登錄權限對各部的職能細致化管理并加以控制和限定，有效地保障了系統的安全性，規范了崗位的工作職責，分工明確。
